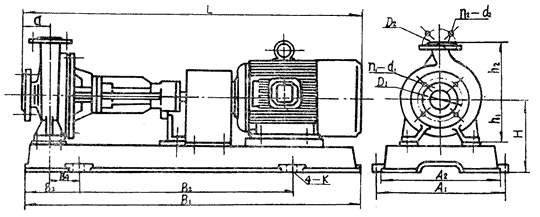

RY型风冷式热油泵安装尺寸及曲线
※ 结构简介
RY型热油泵为单级悬臂式结构分为脚支撑和中心支撑，泵的进口为轴向吸入，出口为中心垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。 主要由壳体、转子、轴承、密封等部分组成，采用填料密封结构（详见图二），附加耐温油封，起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。 该泵从设计上改变了传统的热油泵结构，采用自然散热的冷却方式，减少了泵的体积，使结构简单，节约运行费用，可靠。

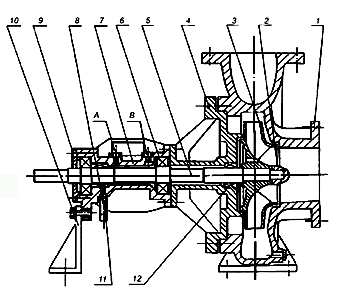

1、泵体 2、叶轮螺母 3、叶轮 4、泵盖 5、泵轴 6、轴承 7、轴承体 8、导油管 9、轴承压盖 10、支架 11、油封 12、填料
